أنواع التراكيب - تمارين محلولة

1

التمرين 1

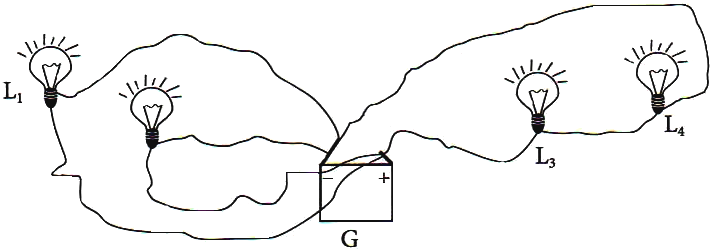

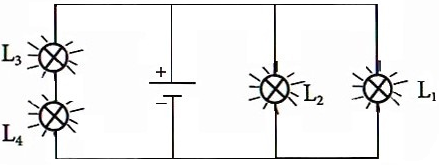

اعد رسم الدارة الكهربائية التالية باستعمال الرموز الكهربائية للعناصر الكهربائية المكونة للدارة.
2

التمرين 2

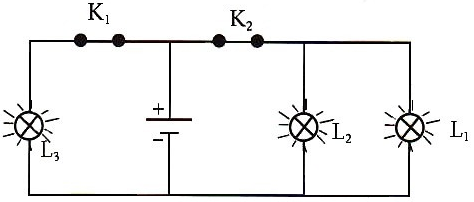

نتوفر على ثريا تتكون من ثلاثة مصابيح $L_{1}$ و $L_{2}$ و $L_{3}$ بحيث يمكن تشغيل $L_{1}$ و $L_{2}$ معا أو $L_{3}$ فقط بواسطة قاطعي تيار $K_{1}$ و $K_{2}$

ضع تبيانة لهذا التركيب مع تمثيل منبع التيار بالرمز
3

التمرين 3

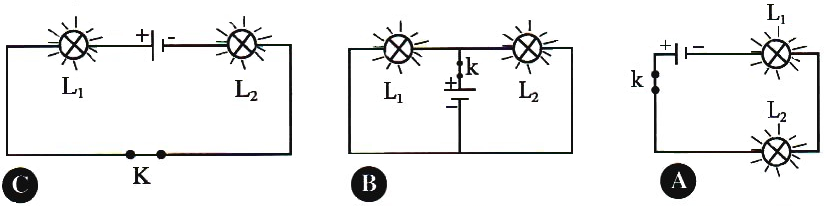

بين بالنسبة لكل تركيب من التراكيب التالية المصباحان مركبان على التوالي أو على التوازي.

في التركيب $A$ المصباحين $L_{1}$ و $L_{2}$ مركبان على التوالي

في التركيب $B$ المصباحين $L_{1}$ و $L_{2}$ مركبان على التوازي

في التركيب $C$ المصباحين $L_{1}$ و $L_{2}$ مركبان على التوالي
4

التمرين 4

ارسم دارة كهربائية تحتوي على $4$ مصابيح $L_{1}$ و $L_{2}$ و $L_{3}$ و $L_{4}$ وعمود وقاطع التيار $K$ حيث عندما نزيل أو يتلف المصباح $L_{1}$ ينطفئ المصباح $L_{2}$ وتبقى المصابيح $L_{3}$

$L_{4}$ مشتعلة. وعندما ينطفئ أحد المصابيح $L_{4}$ أو $L_{3}$ تبقى المصابيح الأخرى مشتعلة.

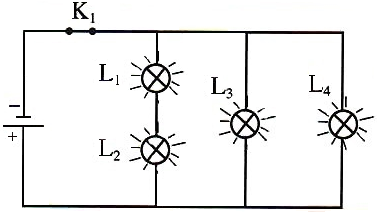

حسب المعطيات فإن المصباح $L_{1}$ و $L_{2}$ مركبان على التوالي وهما بدورهما مركبان على التوازي بالنسبة للمصابيح $L_{3}$ و $L_{4}$ بينما المصباحين $L_{3}$ و $L_{4}$ مركبان على

التوازي.

التمرين 5

ننجز التركيبة الكهربائية التالية:

$1$ اعط كيف هي مركبة المصابيح

$L_{1}$ بالنسبة لـ $L_{2}$

$L_{1}$ بالنسبة لـ $L_{3}$

$L_{3}$ بالنسبة لـ $L_{4}$

$2$ إذا أزيل المصباح $L_{1}$ كيف تكون إنارة المصابيح الأخرى مع $K_{1}$ و $K_{2}$ و $K_{3}$ مغلقة.

$3$ أتمم الجدول التالي بوضعك الكلمات المناسبة: يضيء لا يضيء

$L_{4}$	$L_{3}$	$L_{2}$	$L_{1}$	$K_{3}$	$K_{2}$	$K_{1}$
				مفتوح	مفتوح	مفتوح
				مفتوح	مغلق	مغلق
				مفتوح	مفتوح	مغلق
				مغلق	مفتوح	مغلق
				مغلق	مغلق	مفتوح

Retour

أنواع التراكيب - تمارين محلولة

التمرين 1

التمرين 2

التمرين 3

التمرين 4

التمرين 5

Maroc

France

Plus

$L_{4}$	$L_{3}$	$L_{2}$	$L_{1}$	$K_{3}$	$K_{2}$	$K_{1}$
لا	لا	لا	لا	مفتوح	مفتوح	مفتوح
لا	نعم	نعم	نعم	مفتوح	مغلق	مغلق
لا	لا	نعم	نعم	مفتوح	مفتوح	مغلق
لا	لا	نعم	نعم	مغلق	مفتوح	مغلق
لا	لا	لا	لا	مغلق	مغلق	مفتوح
