إضافية التوترات - تمارين محلولة

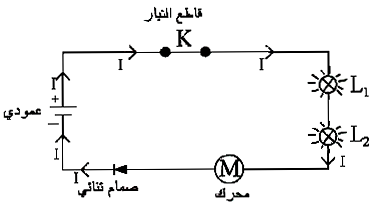

أرسم دارة كهربائية تحتوي على مصباحين مركبين على التوالي وعلى محرك وصمام ثنائي، وعمود وقاطع تيار مغلوق معينا المنحى الاصطلاحي للتيار الكهربائي

(المصابيح والمحرك وصمام ثنائي مركبون على التوالي).

جهاز الأمبيرمتر يحتوي على $300$ تدرجة عند استعماله تشير الابرة الى $120$ تدرجة لشدة تيار $0,75A$.

$\overline{)1}$ اعط رمز الأمبيرمتر

$\overline{)2}$ اعط رمز شدة التيار الكهربائي

$\overline{)3}$ اذكر كيف يركب هذا الجهاز الكهربائي في الدارة الكهربائية

$\overline{)4}$ اعط العلاقة لحساب شدة التيار الكهربائي باستعمال جهاز الأمبيرمتر

$\overline{)5}$ احسب قيمة العيار المستعمل لهذا الأمبيرمتر

تلميذة عند رسمها لتبيانة دارة كهربائية أغفلت تعين تموضع عناصرها الكهربائية علما أن هذه الدارة تحتوي على عمود، ومصباح وقاطع التيار مغلوق وجهاز الفولطمتر وجهاز

الأمبيرمتر

مثل هذه الدارة الكهربائية باستعمال الرموز الكهربائية.

لدينا عمود كهربائي ذو توتر $U_G=4,5V$ و $3$ مصابيح $L_1$ و $L_2$ و $L_3$ توتر كل واحد فيها هو على التوالي $U_1=1,6V$ و $U_2=3,8V$ و $U_3=1,8V$.

$\overline{)1}$ أتمم الجدول التالي:

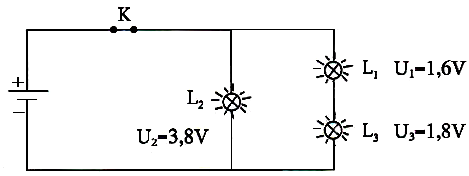

$\overline{)2}$ اقترح تركيبا للمصباح $L_1$ و $L_2$ و $L_3$ في دارة حتى تكون إنارتها عادية.

حول مايلي:

$250mV=...............V ; 350mV=...............V$

$0,15kV=...............V ; 0,013V=...............mV$

$4.{10}^6\mu V=...............V ; 0,82V=...............\mu V$

يبين الشكل التالي تمثيلا لمناء جهاز الفولطمتر

عين التوتر الكهربائي عندما يكون العيار المستعمل هو

• أ – $300mV$
• ب – $1,5V$
