التيار الكهربائي المستمر - تمارين محلولة

حول مايلي:

$1A=..................mA=.....................\mu A$

$3\times {10}^{-3}A=..................mA=.....................\mu A$

$4,13mA=..................A$

$26\times {10}^6\mu A=..................mA=.....................A$

غرفة تحتوي دارتها الكهربائية على مصباحين $L_1$ و $L_2$ كل مصباح يتحكم فيه قاطع تيار ($K_1$ و $K_2$)

$\overline{)1}$ مثل هذه الدارة الكهربائية حين نرمز لمنع التيار بـ

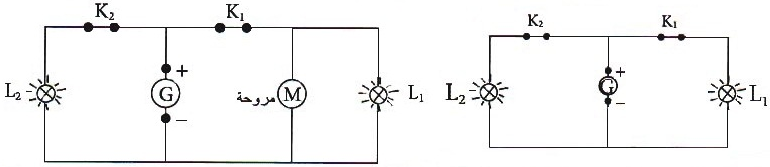

$\overline{)2}$ نضيف مروحة كهربائية الى هذه الدارة الكهربائية يتحكم فيها القاطع التيار الكهربائي $K_1$ مع تمثيل المروحة نفس رمز المحرك.

أعد رسم الدارة الكهربائية الجديدة.

نتوفر على دارة كهربائية تتكون من عمود $\left(G\right)$ ثلاث مصابيح $L_1$ و $L_2$ و $L_3$ حيث المصباحين $L_1$ و $L_2$ مركبان على التوالي وهما على التوازي مع المصباح الثالث،

وقاطع التيار يتحكم في إنارة المصابيح الثلاثة.

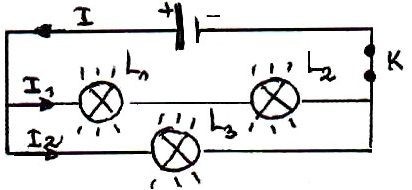

$\overline{)1}$ ارسم تمثيلا لهذه الدارة الكهربائية.

$\overline{)2}$ نريد معرفة شدة التيار الكهربائي المارة بكل مصباح.

 أ – اعط عدد أجهزة الأمبيرمتر اللازمة لمعرفة جميع شدات التيارات المارة في الدارة الكهربائية.

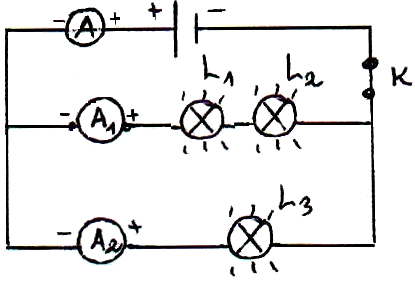

ب – اعد رسم الدارة بإضافة أجهزة الأمبيرمتر اللازمة.

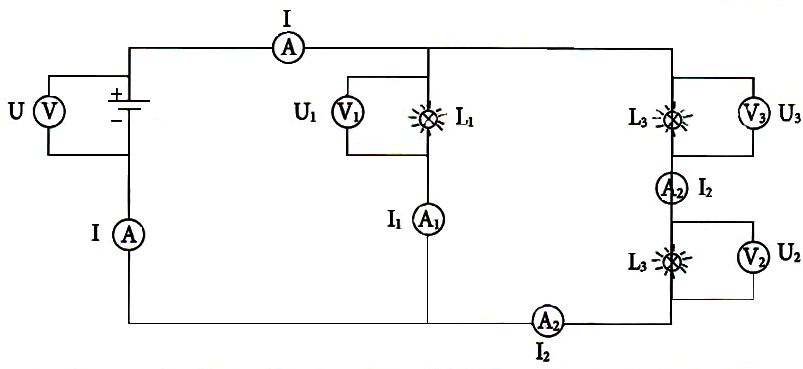

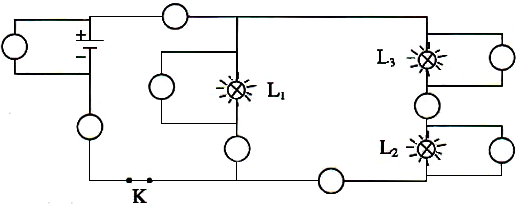

عين أجهزة الأمبيرمتر وأجهزة الفولطمتر في الدارة الكهربائي التالية.
