مميزة مولد 1/3
يمثل الشكل جانبه مميزة مولد
نمثل التوتر U بين قطبي المولد الموافق لهذه المميزة بسهم موجه:
في نفس منحى التيار الكهربائي
في المنحى المعاكس لمنحى التيار الكهربائي
مميزة مولد 2/3
المولد المدروس ثنائي قطب:
نشيط لا خطي
غير نشيط خطي
نشيط خطي
مميزة مولد 3/3
معادلة مميزة هذا المولد تكتب على الشكل التالي:
U=2-6.I
U=2+6.I
U=6-2.I
U=6+2.I
مميزة محلل كهربائي 1/2
يمثل الشكل جانبه مميزة محلل كهربائي
التركيب الكهربائي التجريبي لخط المميزة هو:
مميزة محلل كهربائي 2/2
القوة الكهرمحركة المضادة للمحلل الكهربائي هي:
E'=1,0 V
E'=1,5 V
E'=1,9 V
E'=2,0 V
محرك كهربائي 1/3
نعتبر محركا كهربائيا قوته الكهرمحركة المضادة E'=5 V ومقاومته الداخلية r'=4 Ω نمثل في الاصطلاح مستقبل السهم الممثل للتوتر U بين مربطي المحرك والسهم الذي يشير إلى منحى التيار المار فيه بحيث يكون:
لهما نفس المنحى
منحيان متعاكسان
محرك كهربائي 2/3
نكتب معادلة مميزة هذا المحرك على الشكل التالي:
U=4+5.I
U=4-5.I
U=5+4.I
U=5-4.I
محرك كهربائي 3/3
نركب هذا المحرك بين قطبي مولد كهربائي قوته الكهرمحركة E=9 V ومقاومته الداخلية r=2 Ω تكون شدة التيار المار في المحرك هي:
I=0,45 A
I=0,67 A
I=1,25 A
I=2,70 A
تجميع ثنائيات القطب 1/3
تتكون الدراة الممثلة في الشكل جانبه من مولدين مماثلين قوتاهما الكهرمحركتان E1=E2=3 V ومقاومتاهما الداخليتان r1=r2=1 Ω وموصل أومي مقاومته R
القوة الكهرمحركة E للمولد المكافئ هي:
E=1,5 V
E=3,0 V
E=6,0 V
تجميع ثنائيات القطب 2/3
المقاومة الداخلية للمولد المكافئ هي:
r=0,5 Ω
r=1 Ω
r=2 Ω
تجميع ثنائيات القطب 3/3
إذا كانت شدة التيار المار في الدارة هي I=0,6 A, فإن قيمة المقاومة R للموصل الأومي هي:
R=2 Ω
R=4 Ω
R=8 Ω
R=9 Ω
نقطة اشتغال دارة كهربائية 1/2

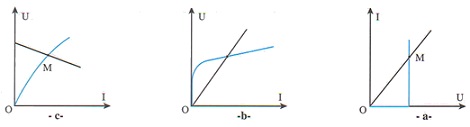

تُمثل النقطة في كل شكل من الأشكال التالية نقطة تقاطع مميزتي ثنائيي قطب
الشكل الذي تمثل فيه نقطة اشتغال دارة كهربائية هو:
الشكل a
الشكل b
الشكل c
نقطة اشتغال دارة كهربائية 2/2
الشكل الذي يتضمن مميزة ثنائي قطب يتميز بقوة كهرمحركة مضادة هو:
