SVT : 1ère Année Collège
Séance 17 : La sortie géologique - Cours (Partie 1)
Professeur : Mr BAHSINA Najib
Sommaire
I- Introduction
1-1/ Définition de la géologie
1-2/ La sortie géologique
II- Préparation de la sortie géologique
2-1/ Introduction
2-2/ Les outils nécessaires à la sortie géologique
III- La carte topographique
3-1/ Définition
3-2/ Les éléments d’une carte topographique
3-3/ L’équidistance
3-4/ L’écartement
3-5/ Le profil topographique
I- Introduction
1-1/ Définition de la géologie
La géologie est aussi appelée « science de la Terre ».
Elle a pour objet l’étude des matériaux qui constituent notre planète, comme par exemple les roches que l’on trouve dans le sous-sol, mais aussi l’étude des transformations que la Terre subit actuellement ou bien qu’elle a subi dans le passé.
La géologie est une science de terrain.
1-2/ La sortie géologique
la sortie géologique est une occasion pour s’initier à la géologie.
La sortie géologique est une sortie sur le terrain, sa réalisation nécessite une préparation au préalable sur le terrain .
- Quels sont les outils et les précautions nécessaires pour préparer une sortie géologique ?
- Quelles informations peuvent être apportées lors de la réalisation d’une sortie géologique ?
- Comment peut-on exploiter les données de la sortie géologique pour expliquer les phénomènes géologiques ?
II- Préparation de la sortie géologique
2-1/ Introduction
La surface de la terre n’est pas plane.
On observe des montagnes, des collines, des vallées … ce sont des formes de relief.
Les géologues utilisent des cartes représentants le relief avec précision: ce sont les cartes topographiques.
II- Préparation de la sortie géologique
2-2/ Les outils nécessaires à la sortie géologique
La sortie géologique nécessite du matériel qui facilite le bon déroulement des activités sur le terrain :
| Les outils | Les fonctions |
| La carte topographique | Représenter les formes du relief |
| La loupe | Pour faire des observations de détails sur le terrain. |
| Le marteau du géologue | Pour casser la roche . |
| La boussole | Pour orienter la carte. |
| L’appareil photo | Pour Prendre des photos (paysage, affleurement, échantillons…). |
III- La carte topographique
3-1/ Définition
C'est la représentation, à échelle réduite, d’un relief sur un plan.
Elle fournit une information précise sur les formes du relief, la végétation et les réalisations humaines.

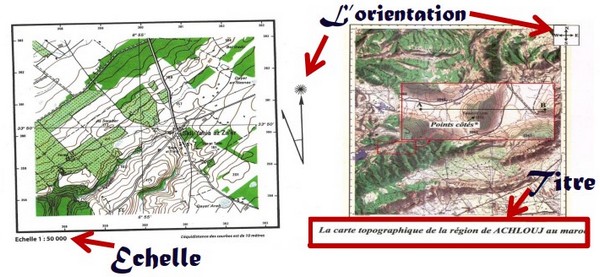

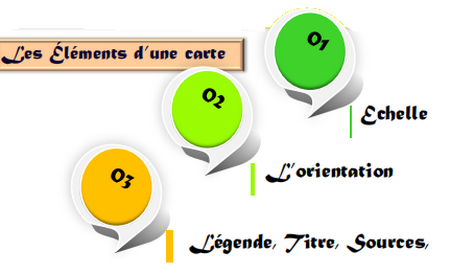

3-2/ Les éléments d’une carte topographique
L’échelle
L’échelle d’une carte est le rapport d/D entre la distance réduite mesurée sur la carte (d) et la distance réelle correspondante sur le terrain (D), elle est exprimée d’une fraction : E=1/X
Exemple: Sur une carte E= 1/10000, 1cm sur la carte représente 10000 cm (ou 100 m) sur le terrain.
III- La carte topographique
3-2/ Les éléments d’une carte topographique

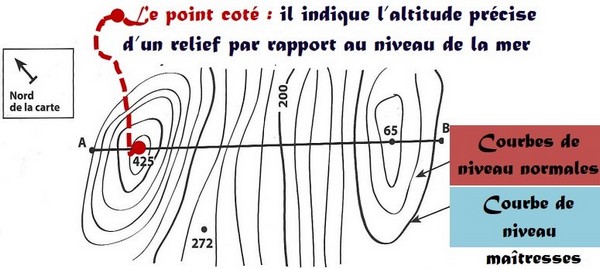

La courbe de niveau
C'est une ligne reliant tous les points situés à la même altitude.
Pour comprendre la représentation du relief par les courbes de niveau, il suffit d'imaginer une montagne découpée en gradins .

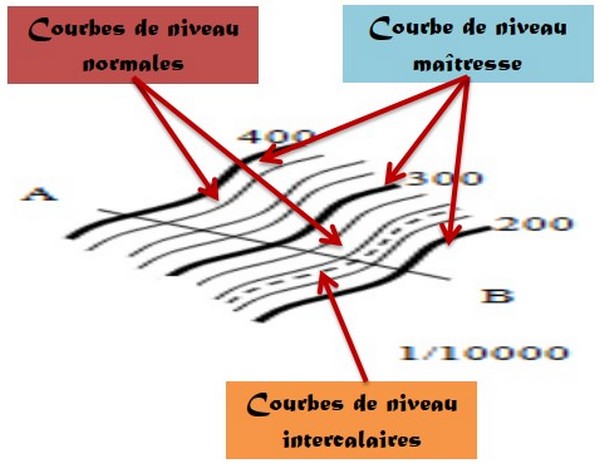

Il y a trois sortes de courbes de niveau :
Les courbes maîtresses
Elles sont représentées en trait plus renforcé, ce qui facilite la lecture d’une carte.
Elles sont régulièrement espacées tous les 50m ou 100m.
Les courbes normales
Elles sont représentées en traits fins entre 2 courbes maîtresses. Leur nombre est toujours constant dans une carte.
Les courbes intercalaires
Elles sont représentées toujours par des tirets entre 2 courbes très espacées.
III- La carte topographique
3-2/ Les éléments d’une carte topographique
Le point coté
III- La carte topographique
3-3/ L’équidistance
L’équidistance est la différence d’altitude qui sépare deux courbes de niveau successives.
Sa valeur est, selon la carte, de 5, 10 ou 20 m pour les courbes de niveau normales et de 25, 50 ou 100 pour les courbes de niveau maîtresses.
III- La carte topographique
3-4/ L’écartement
C’est la distance horizontale qui sépare deux courbes de niveau.

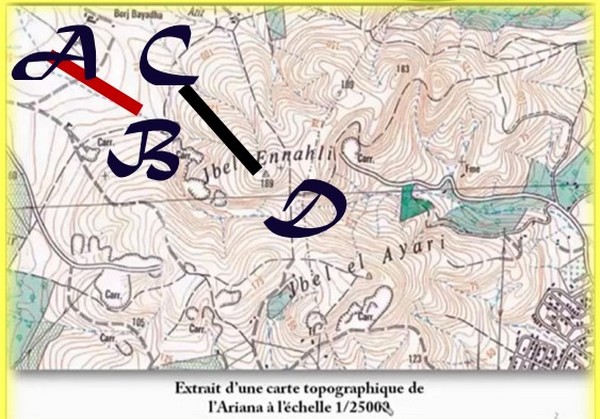

L’écartement des courbes, c’est-à-dire la distance entre les courbes, permet d’estimer la pente : plus la pente est forte, plus les courbes de niveau sont rapprochées, et inversement.
III- La carte topographique

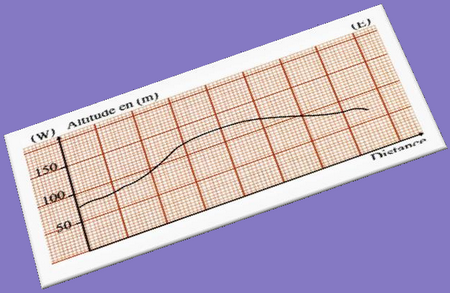

3-5/ Le profil topographique
Définition
C’est une courbe correspondante à l’intersection entre la surface terrestre (entre deux points ) et un plan vertical :

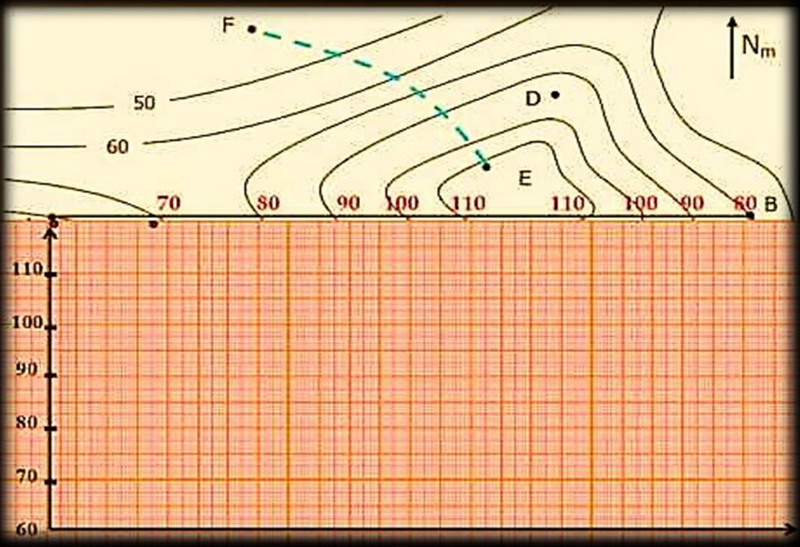

Étapes de réalisation d’un profil topographique de la coupe AB
- Tracer et flécher les axes, l’axe horizontal correspond aux distances, l’axe vertical correspond aux altitudes.
- Légender les deux axes.
- Choisir une échelle des altitudes puis graduer les axes.
- Reporter chaque point sur le papier millimètre.
- Relier tous les points à main levée pour construire le profil topographique.
- Donner un titre au profil obtenu.
- Indiquer l’orientation du profil.
- Préciser les échelles utilisées.
III- La carte topographique
3-5/ Le profil topographique
