Physique et Chimie : 1ère Année Collège

Semestre 2 Devoir 2 Modèle 1





Professeur : Mr El GOUFIFA Jihad



Exercice 1 (10 pts)



  1. Compléter les phrases suivantes :

Les conducteurs - série - interrupteur - les isolants - générateur - fils de connexion - une lampe

a- Le circuit électrique simple est constitué de : __________________ ;  __________________ ;  __________________ et __________________ .

b- Nous appelons les objets qui permettent le passage du courant électrique  __________________ et qui ne permettent pas le passage __________________ .

c- Dans un montage en __________________ lorsque l’une des lampes est détériorée toutes les lampes sont éteintes.

  1. Entourer la bonne réponse:

a- Le circuit électrique dans lequel se trouve une lampe doit être (fermé / ouvert) pour que la lampe brille. Pour l’éteindre, il faut (fermer / ouvrir) l’interrupteur.

b- (L’argent / L’air) est un conducteur car il conduit l’électricité.

c- Dans un circuit électrique, il y a toujours un (générateur / interrupteur).

  1. Remplir le tableau suivant :
Élément électrique Symbole Rôle

Générateur
Fils du connexion
    Fermer et ouvrir la circuit
Diode
  1. Déterminer les montages en dérivation et les montages en série:

  1. Répondre par “Vrai” ou “Faux”:

a- Les lampes en série forment une seule boucle avec le générateur : ___________

b- Lorsque l’interrupteur est fermé, le circuit s'ouvre : ___________

c- Le carton est un isolant : ___________

d- Le courant électrique sort de la borne négative et entre par la borne positive du générateur : ___________

  1. Cocher la bonne réponse:
Objets Bois Coton Cuivre Aluminium Verre Or
Conducteur
Isolant



Exercice 2 (8 pts)



Nous réalisons les structures expérimentales suivantes :

  1. Déterminer le type du montage des deux lampes L1 et L2 de la Figure 1. Justifiez.
  1. Qu'arrive-t-il à la lampe L1 si on dévisse la lampe L2 ?
  1. Déterminer le type du montage de L3 et L4 sur la figure 2. Justifiez.
  1. Qu'arrive-t-il à la lampe L3 si on dévisse la lampe L4 ?
  1. Décrire ce qui se passe lorsque la lampe L5 est retirée.

Nous ouvrons le circuit, entre les deux fils ont été inclus un morceau de plomb.

  1. Le courant électrique passera-t-il ? Justifiez.
  1. Dessiner la structure des montage en utilisant les symboles conventionnels.



Exerccie 3 (2 pts)

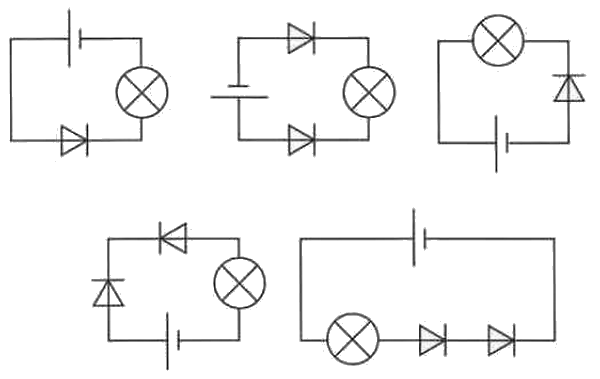

  1. Représenter le sens du courant continu là où le courant passe :
